RETZ进口品质滑块联轴器

简要描述：RETZ进口滑块联轴器利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接

品牌：RETZ美国瑞茨
工况条件：联接机械
温度/压力：16～5000N·m
更新时间：2023/03/21

产品详情 在线咨询

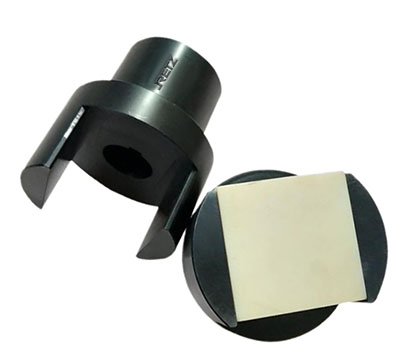

进口滑块联轴器产品用途 Product use 进口滑块联轴器2.jpg

1.轴套采用45#钢,扭矩比较大 The shaft sleeve is made of 45 # steel, with relatively large torque

2.噪声大，效率低，磨损快，一般尽量不选用，只有转速很低的场合，如球磨机等应用 High noise, low efficiency, fast wear, generally not used as much as possible, only for applications with very low rotational speeds, such as ball mills

3.温度为-20～+70℃,传递转矩为16～5000N·m Temperature: - 20~+70 ℃, transmission torque: 16~5000N · m

结构特点 Structural features

1.具有一定补偿两轴相对偏移量、减震和缓冲性能 It has certain compensation for the relative displacement of two shafts, shock absorption, and cushioning performance

2.中间十字滑块为方形滑块，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接 The middle cross slider is a square slider, which is used to slide in the corresponding radial grooves on the end faces of the coupling halves on both sides to achieve coupling between the two halves

基本参数 Basic parameters and dimensions

型号	公称转矩 N.m	许用转速 rpm	轴孔直径 d1、d2	轴孔长度		D	D1	B1	B2	转动惯量 Kg.m²	重量 kg
				Y型 J1型 L
			mm
WH1	16	10000	10、11	25	22	40	30	52	13	0.0007	0.6
			12、14	32	27
WH2	31.5	8200	10、11	32	27	50	32	56	18	0.0038	1.5
			16、(17)、18	42	30
WH3	63	7000	(17)、18、19	42	30	70	40	60	18	0.0063	1.8
			20、22	52	38
WH4	160	5700	20、22、24	52	38	80	50	64	18	0.013	2.5
			25、28	62	44
WH5	280	4700	25、28	62	44	100	70	75	23	0.045	5.8
			30、32、35	82	60
WH6	500	3800	30、32、35、38	82	60	120	80	90	33	0.12	9.5
			40、42、45	112	84
WH7	900	3200	40、42、45、48	112	84	150	100	120	38	0.43	25
			50、55	112	84
WH8	1800	2400	50、55	112	84	190	120	150	48	1.98	55
			60、63、65、70	142	107
WH9	3550	1800	65、70、75	142	107	250	150	180	58	4.9	85
			80、85	172	132
WH10	5000	1500	80、85、90、95	172	132	330	190	180	58	7.5	120
			100	212	167

注：必须在容许值的范围内使用该联轴器 Note: The coupling must be used within the allowable range
