RETZ进口品质单法兰蛇形弹性联轴器

简要描述：RETZ进口单法兰蛇形弹性联轴器属于结构先进的金属弹性变钢都联轴器，他靠蛇形弹簧片嵌入两半连轴节的齿槽内来传递扭矩，主要由两个半连轴节，两个外罩，两个密封圈及蛇形弹簧片组成

品牌：RETZ美国瑞茨
工况条件：联接机械
温度/压力：45-400N.m.
更新时间：2023/03/28

产品详情 在线咨询

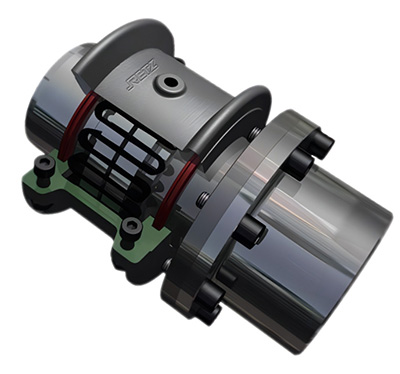

进口单法兰蛇形弹性联轴器产品用途 Product use 进口单法兰蛇形弹性联轴器2.jpg

1.适用于联接两同轴线的中、大功率的传动轴系，主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等 Suitable for connecting two coaxial lines of medium and high-power transmission shaft systems, mainly used in gravel machines, crank reciprocating motion, speed reducers, metallurgy, mining, lifting machinery, etc

2.选用更耐用的腈化密封圈，可在-30℃一+150℃温度下平衡工作 Choose a more durable nitrile sealing ring, which can work balanced at temperatures ranging from - 30 ℃ to+150 ℃

结构特点 Structural features

1.以蛇形弹簧为弹性元件，在具备了较强弹性的同时，极大地提高了蛇簧联轴器传递扭矩，具有很长的使用寿命允许转速较高，在轴向、径向和角向具有良好的补偿能力 The serpentine spring is used as an elastic element, which greatly improves the transmission torque of the serpentine spring coupling while providing strong elasticity. It has a long service life and allows for high rotational speed, with good compensation capabilities in axial, radial, and angular directions

2.两半轴允许相对径向位移0.5-3mm，轴向位移4-20mm，角位移1°15’Allowable relative radial displacement of the two half shafts is 0.5-3mm, axial displacement is 4-20mm, and angular displacement is 1 ° 15

3.传递效率高，启动安全.传动效率可达99.47%，短时超载能力是额定扭矩的两运行安全 High transmission efficiency and safe starting. The transmission efficiency can reach 99.47%, and the short-term overload capacity is safe for both operation of the rated torque

4.结构简单；拆装方便，减振效果好，避免了共振 Simple structure; Convenient disassembly and assembly, good vibration damping effect, avoiding resonance

5.蛇簧联轴器承受扭矩较大，适用于重型机械及通用机械场合 The serpentine spring coupling bears large torque and is suitable for heavy machinery and general machinery applications

基本参数 Basic parameters and dimensions

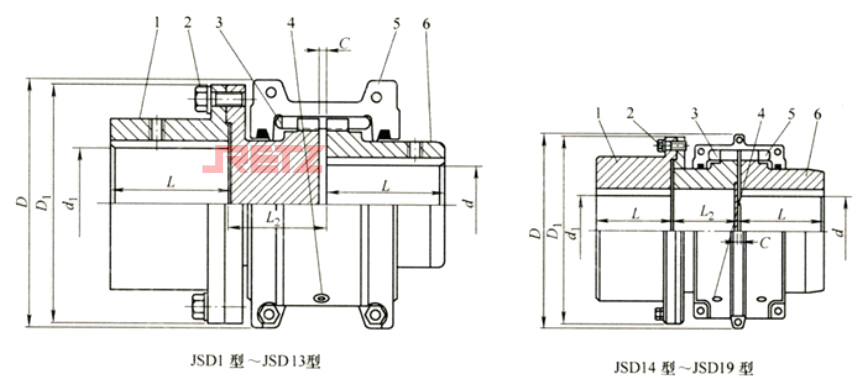

1-联接凸缘 2-螺栓 3-蛇形弹簧 4-润滑孔 5-罩壳 6-半联轴器

1-Coupling flange 2-Bolt 3-Serpentine spring 4-Lubrication hole 5-Housing 6-Half coupling

型号	公称转矩 TnN.m	许用转速 rpm	轴孔直径d		轴孔长度L		两轴端距离L2		D	D1	间隙C	重量 kg	润滑油 kg
			半联轴器d1	半联轴节d	法兰L	半联轴器L	最小	最大
					mm
JSD1	45	3600	18、19、20、22、24		35	47	45	102	97	86	3	2.9	0.0272
			25、28
			30、32、35
JSD2	140		22、24、25、28		41	47	45	109	106	94		3.9	0.0408
			30、32、35、38	30、32、35
			40、42
JSD3	224		25、28、30、32、35、38		54	50	45	109	114	113		5.9	0.0544
			40、42、45、48、50、55、56	40、42
JSD4	400		32、35、38		60	60	56	109	135	125		8.98	0.068
			40、42、45、48、50、55、56	40、42、45
			60、63、65	48、50

型号	公称转矩 TnN.m	许用转速 rpm	轴孔直径d		轴孔长度L		两轴端距离L2		D	D1	间隙C	重量 kg	润滑油 kg
			半联轴器d1	半联轴节d	法兰L	半联轴器L	最小	最大
					mm
JSD5	630	3600	40、42、45、48		73	63	64	166	148	114	3	13.5	0.0862
			50、55、56
			60、63、65、70、71、75、80
JSD6	900		48、50、55、56		79	76	64	166	159	152		17.5	0.113
			60、63、65、70、71、75	60、63、65
			80、85
JSD7	1800	3600	55、56、60、63、65、70、71、75		88	88	93	204	190	178	3	28.6	0.172
			80、85、90、95	80
JSD8	3150		65、70、71、75、80、85、90、95		98	100	93	204	211	210	3	42.9	0.254
			100、110
JSD9	5600	2440	80、85、90		120	90	103	205	251	251	5	70.8	0.426
			100、110、120、125	100、110
			130
JSD10	8000	2250	90、95		127	104	106	205	270	276	5	95.7	0.508
			100、110、120、125	100、110、120
			130、140、150
JSD11	12500	2050	95、100、110、120、125		150	120	125	205	308	319	6	139	0.735
			130、140、150	130、140
			160、170
JSD12	18000	1800	110、120、125、130、140、150		162	134	130	205	346	346	6	190	0.907
			160、170、180	167、180
			190
JSD13	25000	1650	120、125、130、140、150、160、170、180、190、200		152	184	135	205	384	359	10	259	1.13
JSD14	35500	1500	100、110、120、125、130、140、150、160、170、180		173	183	175	185	453	429	10	342.77	1.95
			190、200、220	190、200
			240、250
JSD15	50000	1350	110、120、125120、125		186	198	180	205	501	457	10	434.48	2.81
			130、140、150、160、170、180、190、200、220
			240、250、260、280
JSD16	63000	1225	125		220	216	194	224	566	527	10	641.96	3.49
			130、140、150、160、170、180、190、200、220
			240、250、260	240、250
			280、300、320
JSD17	90000	1100	100、110、120、125		249	239	202	247	630	590	10	859.88	3.77
			130、140、150、160、170、180、190、200、220、240、250、260
			280、300、320	280
JSD18	125000	1050	110、120、125		276	259	207	267	676	660	10	1127.71	4.4
			130、140、150	150
			160、170、180、190、200、220、240、250、260
			280、300、320	280、300
			340、360
JSD19	160000	900	110、120、125、130、140、150		305	279	224	289	757	711	10	12.4	5.63
			160、170、180	170、180
			190、200、220、240、250、260、280、300、320
			340、360、380

注：必须在容许值的范围内使用该联轴器 Note: The coupling must be used within the allowable range
