RETZ进口品质双法兰蛇形弹性联轴器

简要描述：RETZ进口双法兰蛇形弹性联轴器具有一定的补偿两轴相对偏移和减振、缓冲性能，主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等

品牌：RETZ美国瑞茨
工况条件：联接机械
温度/压力：45-160000N.m.
更新时间：2023/03/28

产品详情 在线咨询

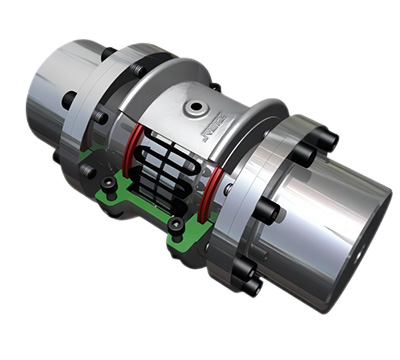

进口双法兰蛇形弹性联轴器产品用途 Product use 进口双法兰蛇形弹性联轴器2.jpg

1.适用于联接两同轴线的中、大功率的传动轴系，主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等 Suitable for connecting two coaxial lines of medium and high-power transmission shaft systems, mainly used in gravel machines, crank reciprocating motion, speed reducers, metallurgy, mining, lifting machinery, etc

2.选用更耐用的腈化密封圈，可在-30℃一+150℃温度下平衡工作 Choose a more durable nitrile sealing ring, which can work balanced at temperatures ranging from - 30 ℃ to+150 ℃

结构特点 Structural features

1、减振性好，使用寿命长 Good shock absorption and long service life

2、承受变动载荷范围大，起动安全 Large range of variable loads, safe starting

3、蛇簧联轴器传动效率高，运行可靠 The serpentine spring coupling has high transmission efficiency and reliable operation

4、噪声低，润滑好，结构简单，装拆方便 Low noise, good lubrication, simple structure, convenient assembly and disassembly

5、允许有较大的安装偏差 Large installation deviation is allowed

基本参数 Basic parameters and dimensions

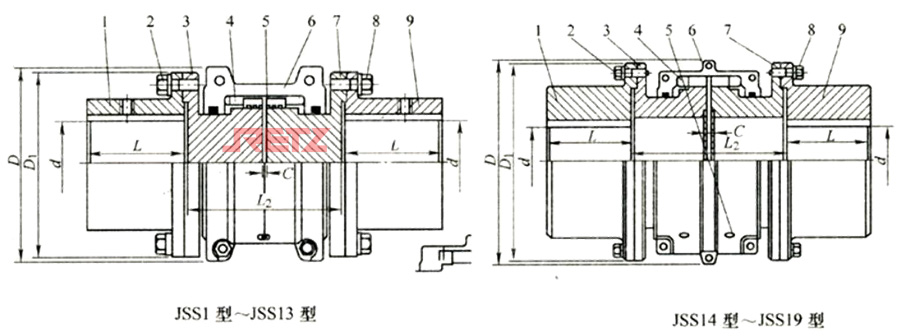

1、9-联接凸缘 2、8-螺栓 3、7-半联轴器 4-蛇形弹簧 5-润滑孔 6-罩壳

1. 9-Coupling flange 2, 8-Bolt 3, 7-Half coupling 4-Serpentine spring 5-Lubrication hole 6-Housing

新型号	公称转矩 TnN.m	许用转速 (n)r/min	轴孔直径d	轴孔长度L	两轴端最小	距离L2 最大	D	D1	间隙C	重量 kg	润滑油 kg
新型号	公称转矩 TnN.m	许用转速 (n)r/min	轴孔直径d	mm						重量 kg	润滑油 kg
JSS1	45	3600	18、19、20、22、24、25、28、30、32、35	3.86	0.0272
JSS2	140		22、24、25、28、30、32、35、38、40、42	42	89	216	106	94	5	5.266	0.0408
JSS3	224		25、28、30、32、35、38、40、 42、45、48、50、55、56	54	89	216	114	112		8.44	0.0544
JSS4	400		32、35、38、40、42、45、 48、50、55、60、63、65	60	111	216	135	125		12.53	0.068
JSS5	630		40、42、45、48、50、55、56、60、63、 65、70、71、75、80	73	127	300	148	144		19.61	0.0682
JSS6	900		48、50、55、56、60、63、 65、70、71、75、80、85	80	127	300	159	152		24.65	0.1135

型号	公称转矩 TnN.m	许用转速 (n)r/min	轴孔直径 d	轴孔长度L	两轴端最小	距离L2 最大	D	D1	间隙C	重量 kg	润滑油 kg
型号	公称转矩 TnN.m	许用转速 (n)r/min	轴孔直径 d	mm						重量 kg	润滑油 kg
JSS7	1800	3600	55、56、60、63、65、70、71、 75、80、85、90、95	89	184	406	190	178	5	39.4	0.173
JSS8	3150	3600	65、70、71、75、80、85、90、 95、100、110	102	184	406	211	209	5	60.38	0.254
JSS9	5600	2440	75、80、85、90、95、100、 110、120、125、130	90	203	406	251	250	6	98.97	0.427
JSS10	8000	2250	85、90、95、100、110、120、 125、130、140、150	104	210	406	270	176	6	137.58	0.508
JSS11	12500	2025	90、95、100、110、120、125、 130、140、150、160、170	120	246	406	308	319	10	196.58	0.735
JSS12	18000	1800	110、120、125、130、140、 150、160、170、180、190	135	257	406	346	346		259.69	0.908
JSS13	25000	1650	120、125、130、140、150、 160、170、180、190、200	152	267	406	384	386		340.5	1.135
JSS14	35500	1500	100、110、120、125、130、 140、150、160、170、180、 190、200、220、240、250	173	345	371	453	426		442.7	1.95
JSS15	50000	1350	110、120、125、130、140、 150、160、170、180、190、 200、220、240、250、260、280	186	356	406	501	457		552.06	2.81
JSS16	63000	1220	125、130、140、150、160、 170、180、190、200、220、 240、250、260、280、300、320	220	384	444	566	527		836.27	3.49
JSS17	90000	1100	100、110、120、125、130、140、 150、160、170、180、190、200、 220、240、250、260、280、300、 320	249	400	491	630	591		1099.58	3.77
JSS18	125000	1050	110、120、125、130、140、150、 160、170、180、190、200、220、 240、250、260、280、300、320、 340、360	276	411	508	676	660		1479.59	4.4
JSS19	160000	900	110、120、125、130、140、150、 160、170、180、190、200、220、 240、250、260、280、300、320、 340、360、380	305	444	576	757	711		1856.86	5.63

注：必须在容许值的范围内使用该联轴器 Note: The coupling must be used within the allowable range
